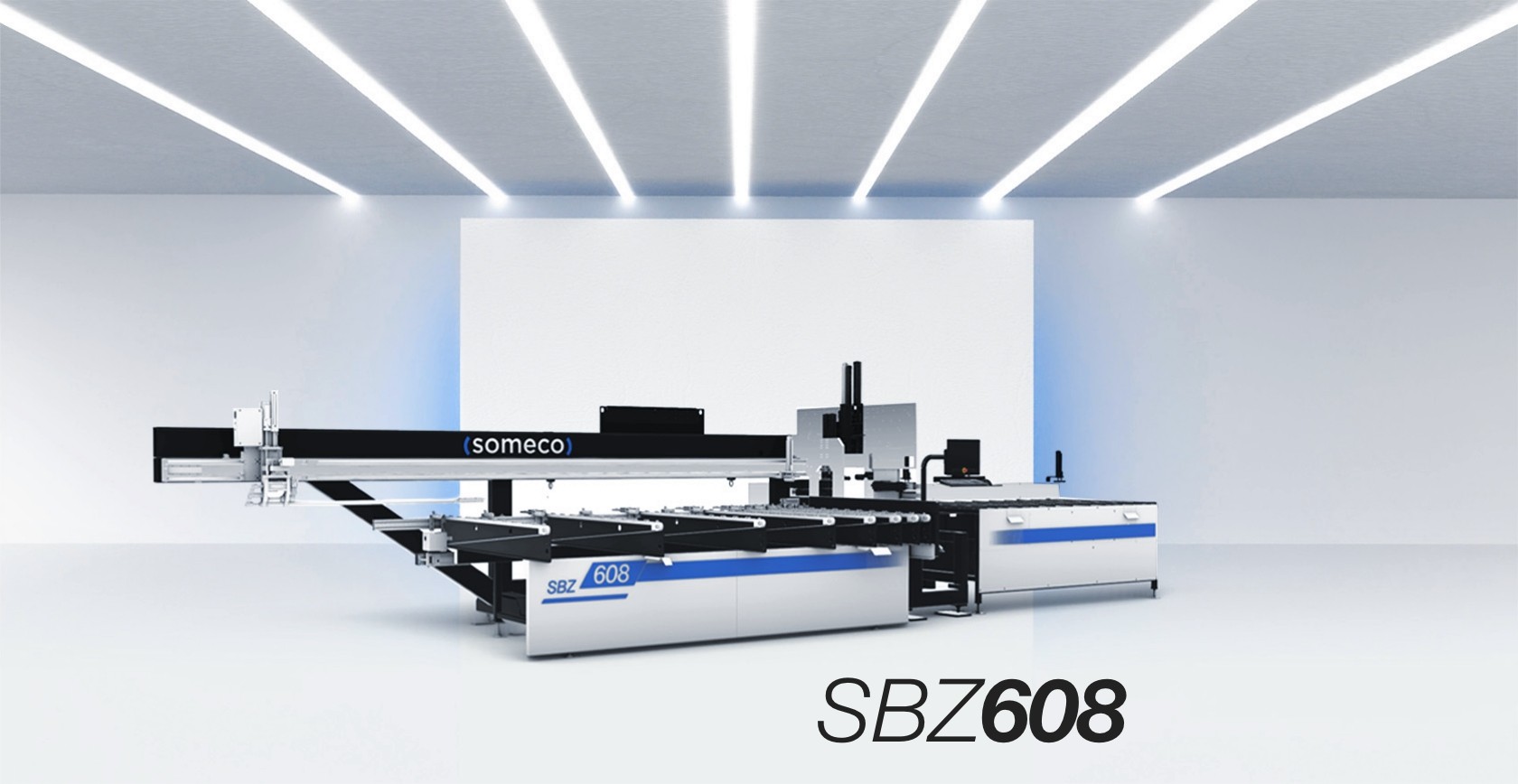

SBZ 608

home / product a to z / S

Centro di lavoro collegato per avvitare armature, forare e fresare tagli di profili per la costruzione di finestre, porte e facciate con e senza armatura in acciaio. Realizzato in versione portale per sezioni di profili alte e per processi ottimizzati.

Richiedi Preventivo

Dati Tecnici

CORSE ASSI

ASSE Y (trasversale) (mm)

370

ASSE Z (verticale) (mm)

270

ASSE X (posizionamento barra) (mm)

5.620

ASSE Y1 (posizionamento trasversale pinza) (mm)

130

ASSE Z1 (posizionamento verticale pinza) (mm)

145

ASSE A1 (rotazione pinza)

280°

UNITÀ DI CARICO: POSIZIONAMENTO PROFILO

Battuta di riferimento pezzo in prossimità dell’unità di lavoro

Lunghezza massima caricabile (mm)

4.000

Magazzino di carico a cinghioli da 14 profilati con lunghezza variabile da 350 mm a 4.000 mm di peso max. 40 kg

Alimentatore di carico fino a 4.000 mm con pinza a 2 assi controllati

Rotazione pinza 0 ÷ 180° (asse C1) a controllo elettronico

Sezione minima profilo lavorabile - L x H (mm)

30 x 30

ELETTROMANDRINI PER LAVORAZIONI SU PVC (CAMBIO MANUALE)

Potenza massima in S6 (kW)

0,75

Velocità massima (giri/min)

16.300

Diametro massimo (mm)

ELETTROMANDRINI DI FORATURA PER MANIGLIA (CAMBIO MANUALE)

Potenza massima in S6 (kW)

1,6

Velocità massima (giri/min)

2.456

Massimo diametro per testa di foratura a 3 mandrini (mm max.)

12 / 14 / 12

ELETTROMANDRINI PER PICCOLI DIAMETRI IN PVC E ACCIAIO (CAMBIO MANUALE) OPZIONALE

Potenza massima in S6 (kW)

1,2

Velocità massima (giri/min)

9.820

Diametro massimo (mm)

ELETTROMANDRINI PER INTESTATURA (CAMBIO MANUALE) OPZIONALE

Potenza massima in S6 (kW)

1,6

Velocità massima (giri/min)

5.600

Diametro massimo (mm)

160

FACCE LAVORABILI

Numero facce (superiore, laterali, inferiore)

1 + 2 + 1

BLOCCAGGIO PEZZO

Sistema fisso automatico di bloccaggio profilo a monte della zona di fresatura

Sistema fisso automatico di bloccaggio profilo a valle della zona di fresatura

Altezza standard sistema di serraggio 20 mm

Sistema di serraggio per profilo adattato al sistema di profili

FUNZIONALITÀ

Operazioni di avvitatura per rinforzi in acciaio

Operazioni di fresatura e foratura del pezzo direttamente dalla barra profilata

Scanner portatile per codice a barre

Pinza ad asse rotante

Dispositivi di soffiaggio per unità di lavoro aggiuntiva

Pacchetto utensili da 16 unità

BASAMENTO PORTANTE

Monolitico in acciaio elettrosaldato e normalizzato

UNITÀ DI SCARICO

Tavolo di scarico con spintore pneumatico per pezzi fino a 4000 mm

Profondità piano di scarico magazzino a cinghioli (mm)

1.900

REFRIGERAZIONE ARMADIO ELETTRICO

Armadio elettrico con unità di condizionamento per temperature operative < 45°C

Condizionatore quadro elettrico e CN per temperature operative < 50°C

Incluso

disponibile
