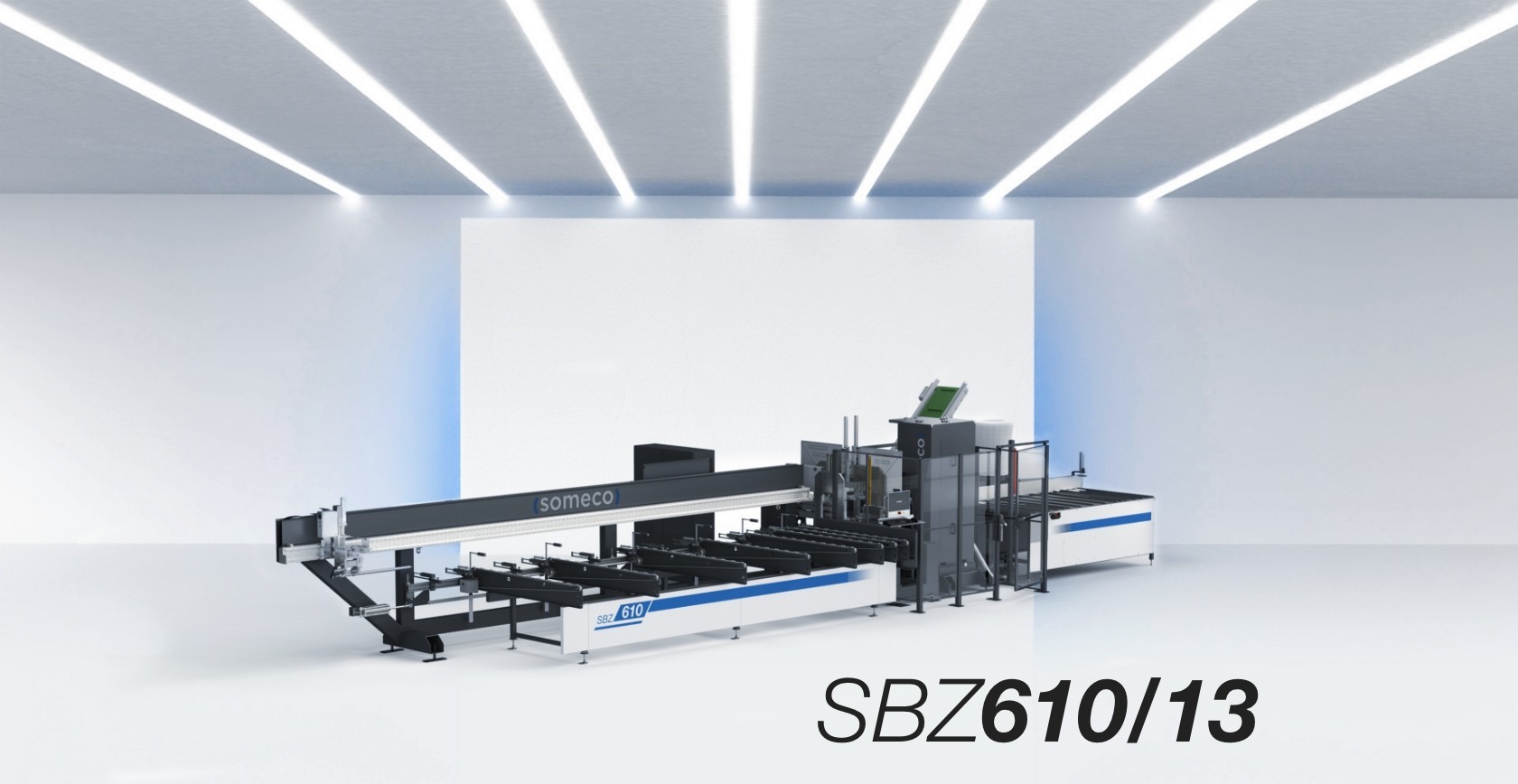

SBZ 610/1

home / product a to z / S

Il centro di lavoro offre la massima flessibilità come centro di lavorazione dei profili. Lavorazione completa di barre in profili senza armatura in acciaio. Centro di lavorazione dei profili per il taglio a misura, la foratura e la fresatura di profili per la produzione di finestre, porte e facciate continue senza rinforzi in acciaio.

Richiedi Preventivo

Dati Tecnici

CORSE ASSI

ASSE Y (trasversale) (mm)

370

ASSE Z (verticale) (mm)

270

ASSE X (posizionamento barra) (mm)

6.500

ASSE Y1 (posizionamento trasversale pinza) (mm)

130

ASSE Z1 (posizionamento verticale pinza) (mm)

145

ASSE A1 (rotazione pinza)

280°

UNITÀ DI CARICO: POSIZIONAMENTO PROFILO

Battuta di riferimento pezzo in prossimità dell’unità di lavoro

Lunghezza massima caricabile (mm)

6.500

Magazzino di carico a cinghioli da 10 profilati con lunghezza variabile da 500 mm a 6.500 mm

Rotazione pinza 0 ÷ 360° (asse C1) a controllo elettronico

Sezione minima profilo lavorabile - L x H (mm)

30 x 30

ELETTROMANDRINI PER LAVORAZIONI SU PVC (CAMBIO MANUALE)

Potenza massima in S6 (kW)

0.75

Velocità massima (giri/min)

16.300

Diametro massimo (mm)

12

ELETTROMANDRINI DI FORATURA PER MANIGLIA (CAMBIO MANUALE)

Potenza massima in S6 (kW)

1.6

Velocità massima (giri/min)

2.456

Massimo diametro per testa di foratura a 3 mandrini (mm max.)

12 / 14 / 12

MOTORI LAMA (CAMBIO MANUALE)

Potenza massima in S6 (kW)

4

Velocità massima (giri/min)

2.850

Raffreddamento ad aria

Diametro lama (mm)

550

SBZ 610/13 / SBZ 610/15

Numero motori

3 / 5

ANGOLI DI TAGLIO POSSIBILI

SBZ 610/13

Angoli fissi di taglio

45° / 90° / 135°

SBZ 610/15

Angoli fissi di taglio frontali

45° / 90° / 135°

Angoli fissi di taglio posteriori

45° / 135°

FACCE LAVORABILI

Numero facce (superiore, laterali, inferiore)

1 + 2 + 1

DIAGRAMMA DI TAGLIO E CAMPO DI LAVORO

SBZ 610/13

________ massima area profilo
_ _ _ _ _ massima sporgenza

SBZ 610/15

(*) frontale
(**) posteriore

_______ massima area profilo
_ _ _ _ _ massima sporgenza

BLOCCAGGIO PEZZO

Sistema fisso automatico di bloccaggio profilo a monte della zona di fresatura

Sistema fisso automatico di bloccaggio profilo a valle della zona di fresatura

Altezza standard sistema di serraggio 20 mm

Sistema di serraggio per profilo adattato al sistema di profili

FUNZIONALITÀ

Taglio di profili in PVC

Operazioni di fresatura e foratura dalla barra profilata in PVC

Pinza ad asse rotante

BASAMENTO PORTANTE

Monolitico in acciaio elettrosaldato e normalizzato

UNITÀ DI SCARICO

Tavolo di scarico con spintore pneumatico per pezzi fino a 4000 mm

Profondità piano di scarico magazzino a cinghioli (mm)

1.900

Incluso

disponibile
