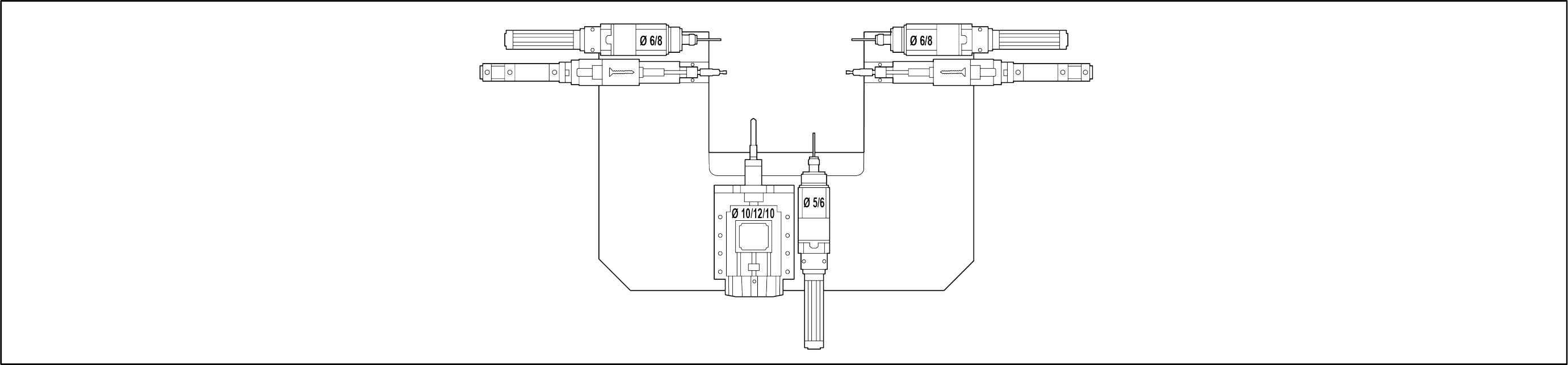

Configurazione elettromandrini di fresatura e unità di avvitatura
Vista lato carico profilo

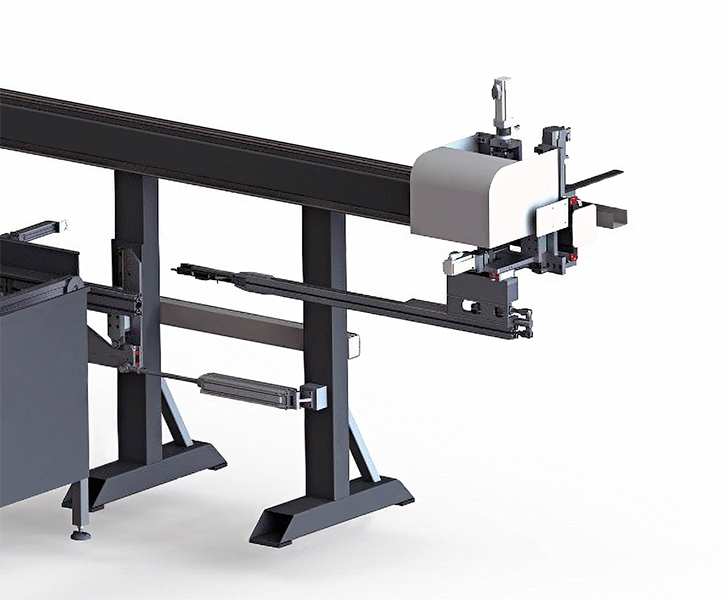

Il piano di carico e scarico a cinghie trasversali permette la movimentazione di profili in PVC in modo sicuro, semplice ed ergonomico. Il piano è dotato di sistema automatico di trasporto mediante pinza di estrazione che deposita i profili lavorati sul piano di scarico.

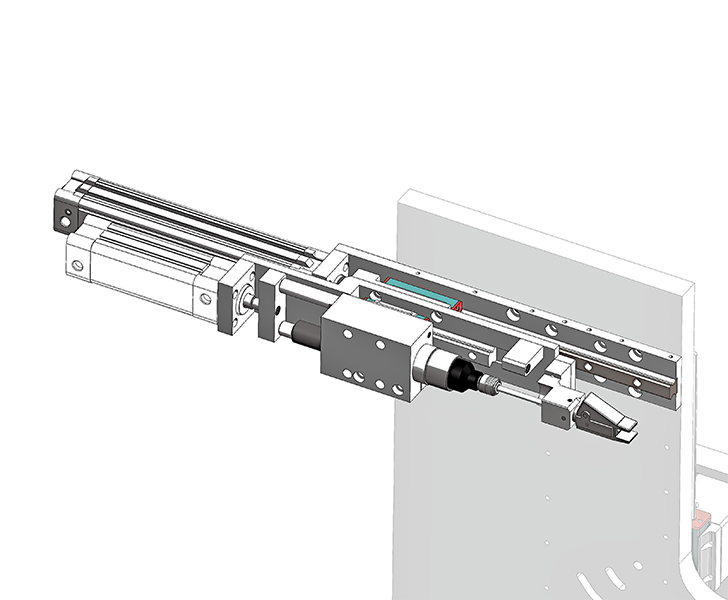

La macchina è dotata di 2 unità di avvitatura pneumatiche ad alimentazione automatica, montate su ralla con movimenti automatici su 2 assi CN. Un’unità è dedicata all’avvitatura del rinforzo all’interno dei profili per anta, l’altra lavora i profili per telaio.

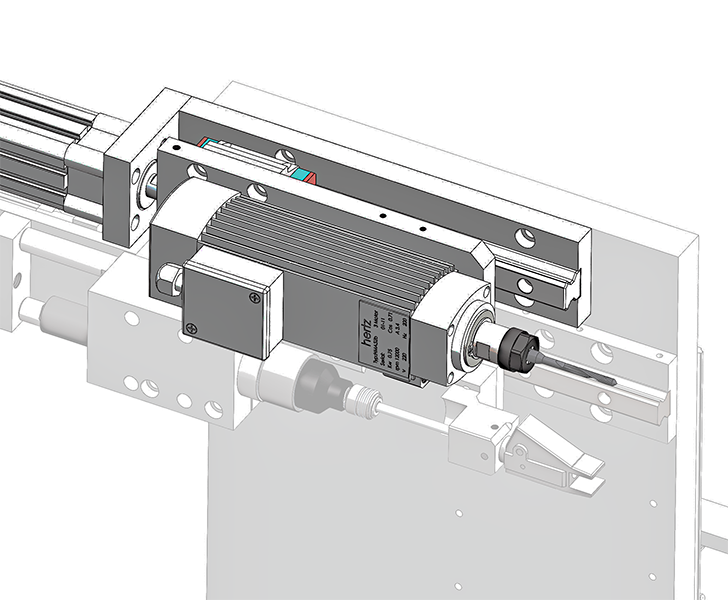

Posizionati parallelamente alle unità di avvitatura, due unità di foratura provvedono alle lavorazioni destinate al fissaggio dei telai al muro.

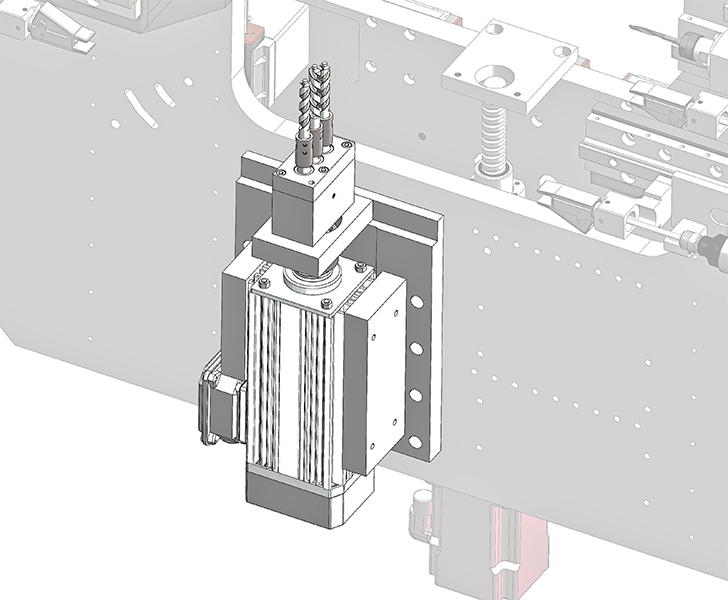

La foratura per il montaggio della martellina viene eseguita da un’unità a tre punte posizionata nella parte inferiore della ralla dedicata alle lavorazioni.

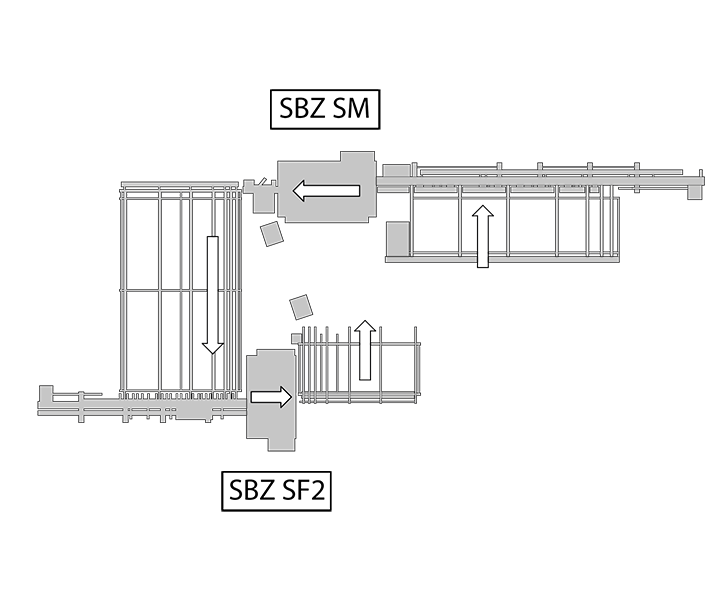

La massima potenzialità di questo centro di avvitatura si esprime nella perfetta compatibilità quando installato in linea con il centro di lavoro SBZ SM. L’ampia gamma di lavorazioni del centro di lavoro, compresa la preparazione del profilo per permettere la saldatura Seamless, si completano con il centro di avvitatura in una linea bilanciata ed efficiente.

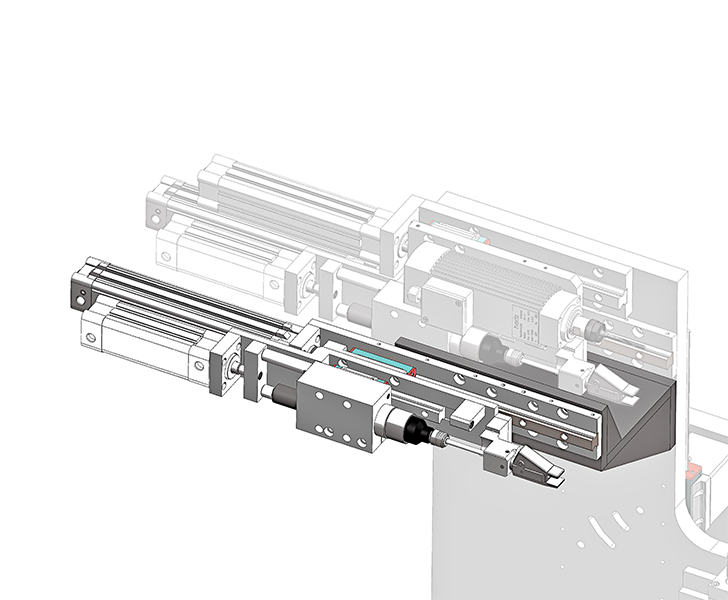

In opzione è possibile montare una seconda coppia di unità di avvitatura aggiuntiva per la gestione di un secondo tipo di vite.
