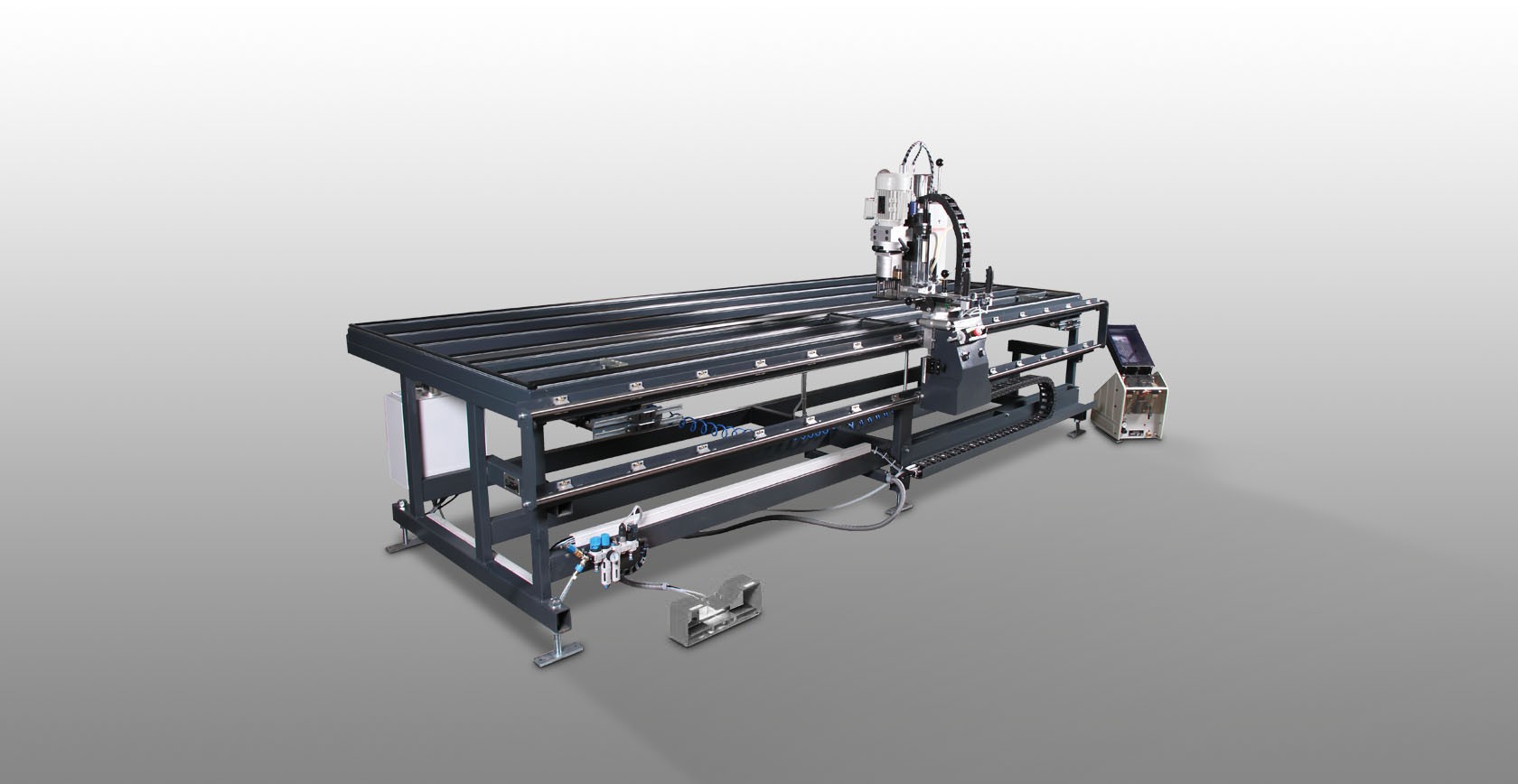

RMZ 4000
Centro di montaggio telaio

home / product a to z / R

La stazione di foratura e avvitatura di ferramenta, innovativa e di elevata efficienza, per telai di angoli e supporti forbici. Lavorazione rapida ed esatta: questa macchina permette un sorprendente salto di produttività nella produzione di finestre. Grazie alla praticità d’uso e al processo ergonomico, la foratura, il fissaggio e l’avvitatura dei supporti di angoli e forbici può essere gestita da un solo dipendente. Il sistema di battuta traslabile permette di evitare la faticosa realizzazione dei fori di attacco e di avvitatura tramite mascherina. Per lavorare telai a più ante, è possibile ruotare l’unità di 90°. Il dispositivo di regolazione è posizionabile in direzione Y per effettuare i fori dei perni portanti su telai a più ante tramite una griglia. Con l’unità di avanzamento viti verticale e spostabile manualmente su carrelli scorrevoli si avvitano i supporti di angoli e forbici sul telaio chiuso. L’unità è dotata di un avanzamento viti automatico, di una turbina avvitatrice per avvitare le viti autofilettanti e di un arresto di profondità della vite pneumatico. Dipositivo di posizionamento e di serraggio del telaio pneumatico spostabile sul centro del tavolo. Dimensioni interne del telaio possibili da 360 a 3.400 mm. Due battute abbassabili pneumaticamente con revolver per un massimo di quattro profondità di costruzione del telaio. Dispositivo laser per visualizzare la posizione della vite.

Richiedi Preventivo

Dati Tecnici

CARATTERISTICHE

Lunghezza del tavolo (mm)

4.040

Larghezza del tavolo (mm)

1.700

Lunghezza totale (mm)

4.220

Larghezza totale (mm)

2.010

Altezza (mm)

1.720

Altezza del tavolo regolabile (mm)

950 ÷ 1.000

Dimensioni minime del telaio (mm)

560 x 200

Dimensioni massime del telaio (mm)

3.800 x 1.700

Altezza minima del profilo (mm)

Altezza massima del profilo (mm)

110

Peso (kg)

650

Pressione aria d’esercizio (bar)

Potenza di collegamento appros. (a 2.825 giri/min) (kW)

1,1

Testa a 6 mandrini

Testa a 2 mandrini

DIMENSIONI DELLA VITE

Diametri della testa (mm)

5,0 ÷ 9,0

Diametri del gambo (mm)

3,5 ÷ 4,5

Lunghezza appross. (mm)

10,0 ÷ 35,0

CONSUMO ARIA

Unità di avvitatura ca. (l/min.)

250

Unità di bloccaggio ca. (l/min.)

Incluso

disponibile

Superficie di appoggio

Supporto del tavolo con listelli scorrevoli in PVC

Battute

Due battute abbassabili pneumaticamente con revolver per un massimo di quattro profondità di costruzione del telaio

Unità avvitatrice

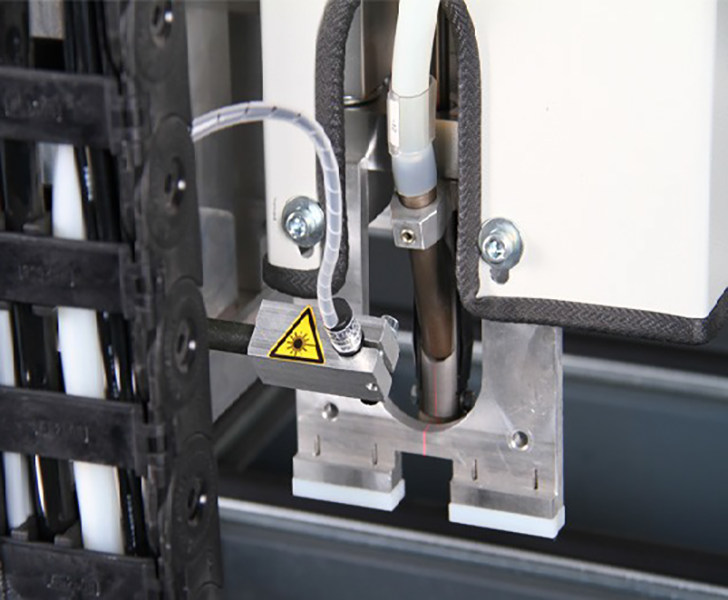

L’unità è dotata di un avanzamento viti automatico, di una turbina avvitatrice per avvitare le viti autofilettanti e di un arresto di profondità della vite pneumatico. Dispositivo laser per la visualizzazione del punto di avvitatura

Dispositivo di avanzamento viti

Dispositivo di avanzamento viti con inserimento viti automatico

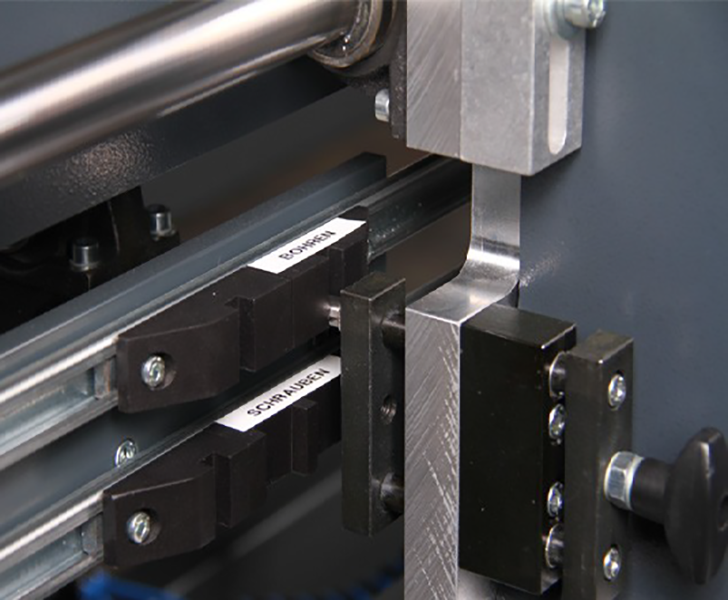

Sistema di battuta

Il sistema di battuta traslabile permette di evitare la faticosa realizzazione dei fori di attacco e di avvitatura tramite mascherina

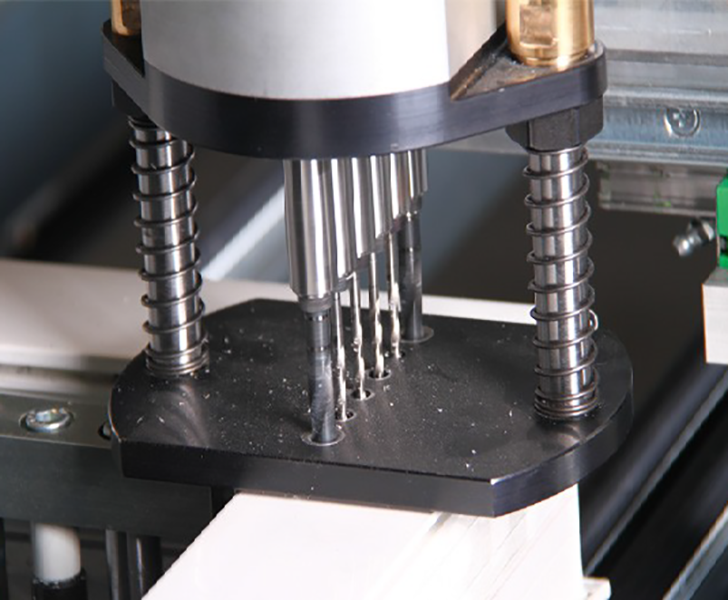

Testa di foratrice (Opzionale)

Dotabile di testa di foratrice a 2 o a 6 mandrini
