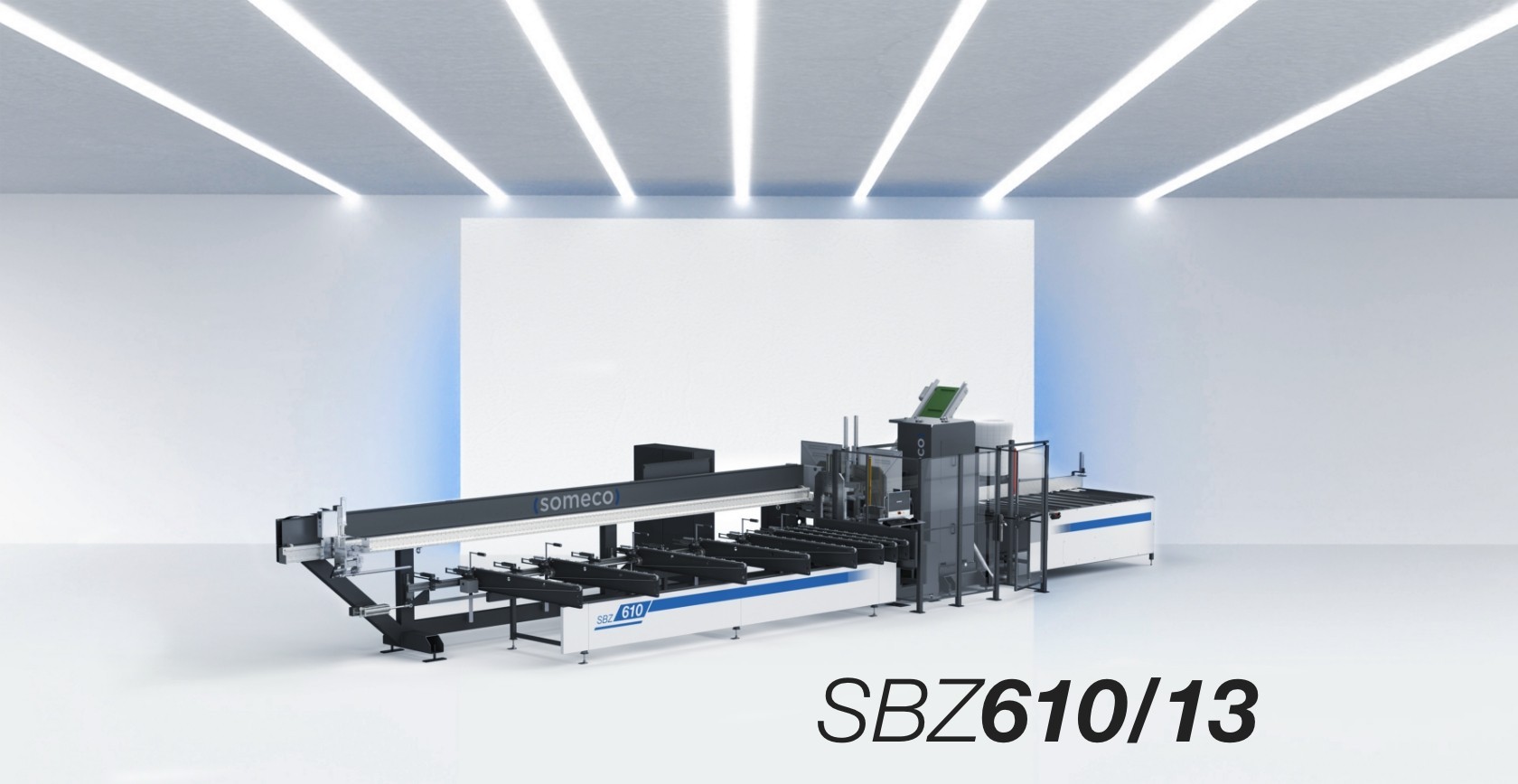

SBZ 610/1

home / product a to z / S

Das Allround-Talent im Einsatz als Stabbearbeitungszentrum mit maximaler Flexibilität. Komplette Stabbearbeitung in Profile ohne Stahlarmierung. Stabbbearbeitungszentrum für Zuschnitt, Bohren und Fräsen von Profilen für den Fenster-, Türen- und Fassadenbau ohne Stahlarmierung.

Angebot anfordern

Technische Daten

ACHSEN-VERFAHRWEGE

Y-ACHSE (quer) (mm)

370

Z-ACHSE (vertikal) (mm)

270

X-ACHSE (Stabpositionierung) (mm)

6.500

Y1-ACHSE (Querpositionierung Spannzange) (mm)

130

Z1-ACHSE (vertikale Positionierung Spannzange) (mm)

145

A1-ACHSE (Spannzangendrehung)

280°

LADEEINHEIT: PROFILPOSITIONIERUNG

Referenzanschlag in Bearbeitungsaggregatnähe

Maximale ladbare Länge (mm)

6.500

Riemen-Lademagazin für 10 Profile mit variierbarer Länge von 500 mm bis 6.500 mm

Spannzangendrehung 0 ÷ 360° (C1-Achse) mit elektronischer Steuerung

Minimale bearbeitbarer Profilquerschnitt - B x H (mm)

30 x 30

ELEKTROSPINDELN FÜR PVC-FRÄSEN (MANUELLER WECHSEL)

Maximale Leistung auf S6 (kW)

0.75

Maximale Drehzahl (U/min.)

16.300

Maximale Durchmesser (mm)

12

ELEKTROSPINDELN FÜR OLIVEN BOHRUNG (MANUELLER WECHSEL)

Maximale Leistung auf S6 (kW)

1.6

Maximale Drehzahl (U/min.)

2.456

Maimale Durchmesser für 3 Spindeln (mm max.)

12 / 14 / 12

SÄGEMOTOREN (MANUELLER WECHSEL)

Maximale Leistung in S6 (kW)

4

Maximale Drehzahl (U/min.)

2.850

Luftkühlung

Sägeblattdurchmesser (mm)

550

SBZ 610/13 / SBZ 610/15

Anzahl der Motoren

3 / 5

MÖGLICHE SÄGEWINKEL

SBZ 610/13

Feste Sägewinkel

45° / 90° / 135°

SBZ 610/15

Feste Sägewinkel von vorne

45° / 90° / 135°

Feste Sägewinkel von hintenin

45° / 135°

BEARBEITBARE PROFILSEITEN

Anzahl der Seiten (oben, seitlich, unten)

1 + 2 + 1

SCHNITTDIAGRAMM UND ARBEITSBEREICH

SBZ 610/13

________ maximale Profilfläche
_ _ _ _ _ maximale Ausladung

SBZ 610/15

(*) vorne
(**) hinten

________ maximale Profilfläche
_ _ _ _ _ maximale Ausladung

STÜCKEINSPANNUNG

Automatisches, dem Fräsbereich vorgeschaltetes, feststehendes Profileinspannsystem

Automatisches, dem Fräsaggregat nachgeschaltetes, feststehendes Profileinspannsystem

Spannsystem Standardhöhe 20 mm

Klemmsystem für Profil angepasst an Profilsystem

FUNKTIONEN

Sägezentrum PVC

Fräsen und Bohren an PVC Profilen

Dreh-Achse Greifer

TRAGEGESTELL

Monolitisches Maschinengestell aus elektrogeschweißtem und normalisiertem Stahl

ENTLADEEINHEIT

Entladetisch mit pneumatischem Schieber für Werkstücke bis zu 4000 mm

Tiefe Entladefläche Riemenlager (mm)

1.900

Enthalten

Verfügbar

Andere Produkte

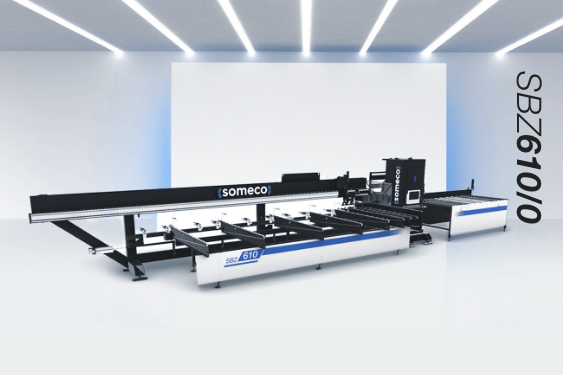

SBZ 610/0 Someco
