Pionowy podajnik rolkowy

home / product a to z / V

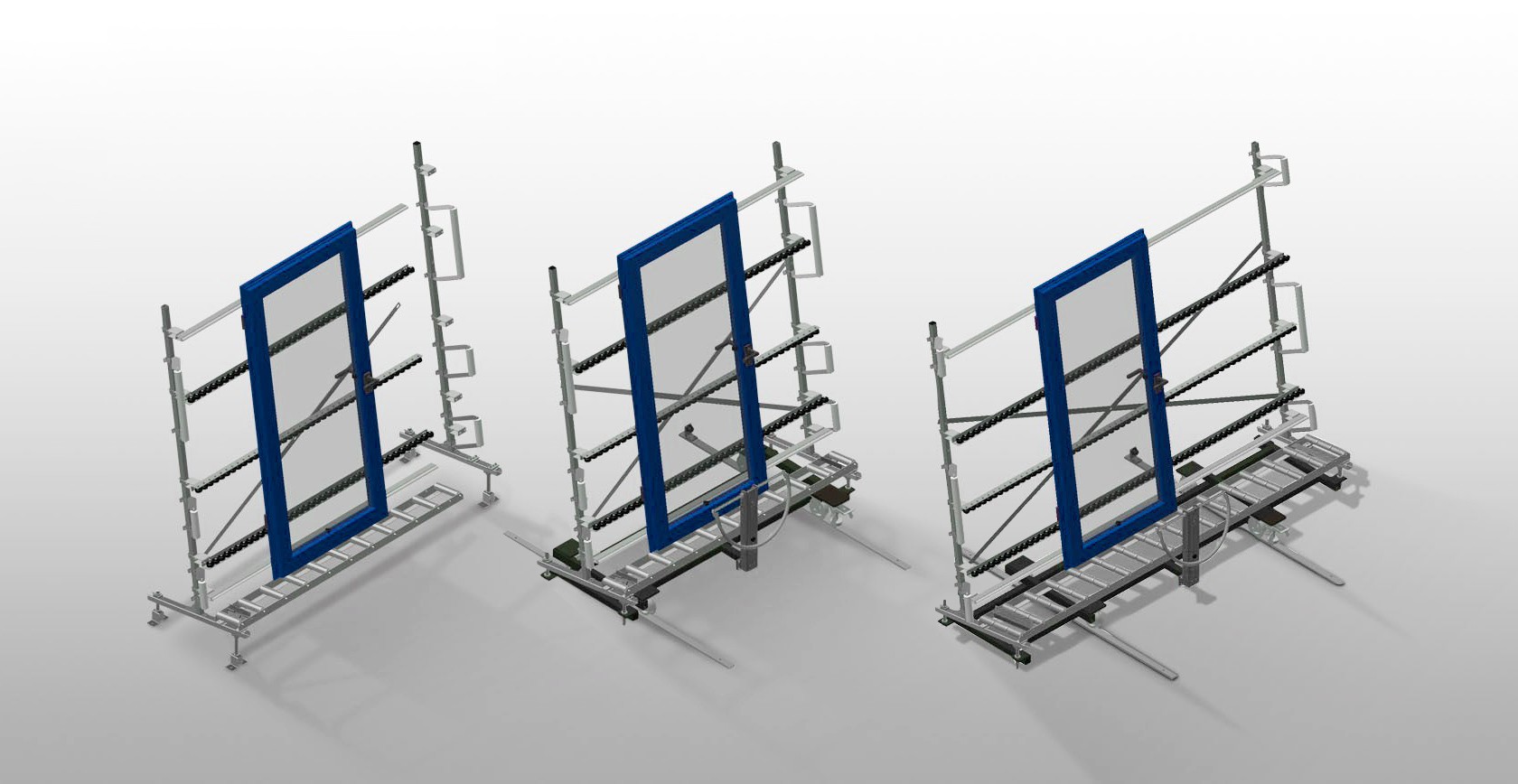

Pionowy podajnik rolkowy przeznaczony do transportu elementów do kolejnej obróbki oraz do transportu lub magazynowania i sortowania gotowych okien. Wygodne pozycjonowanie elementów okiennych.

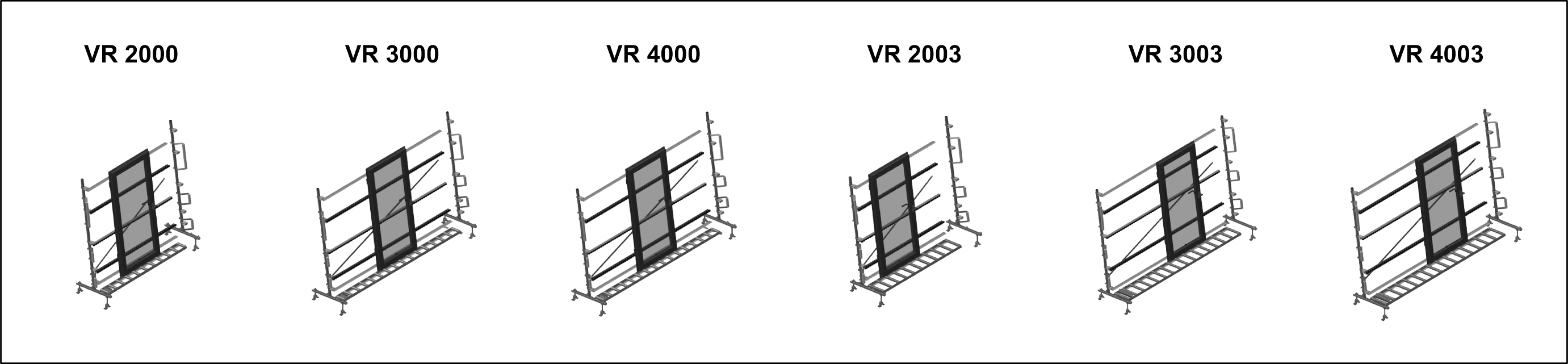

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003: Możliwość rozbudowy w systemie modułowym. Każdy zespół podajnika rolkowego o długości 2.000/3.000/4.000 mm (zgodnie z modelem). Listwy ślizgowe z tworzywa sztucznego, góra i dół. Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm. Jednostka podstawowa bez podpory końcowej.

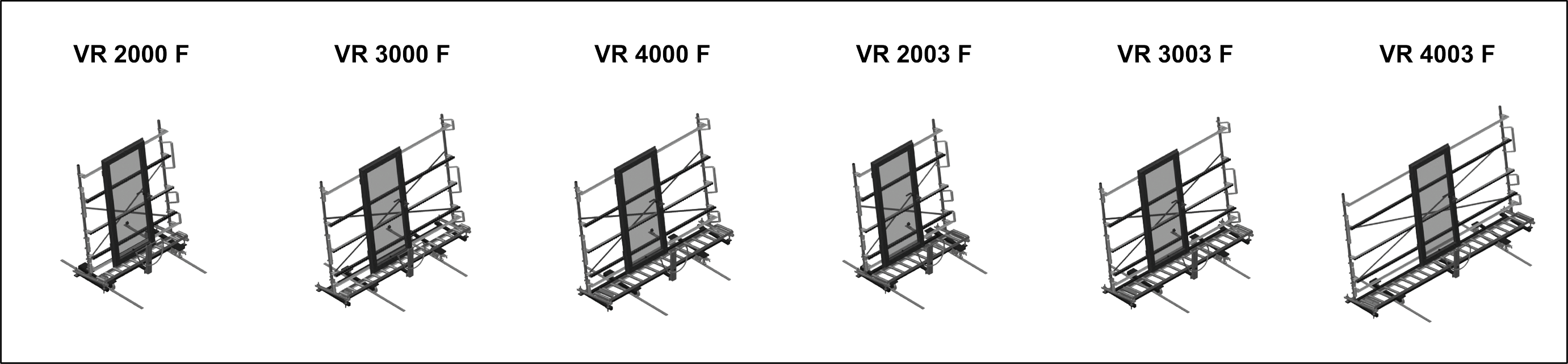

VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F: Każdy zespół podajnika rolkowego o długości 2.000/3.000/4.000 mm (zgodnie z modelem). Listwy ślizgowe z tworzywa sztucznego, góra i dół. Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm. Jednostka podstawowa z podporą końcową. Pionowy podajnik rolkowy na szynach z kółkami jezdnymi, przesuwny.

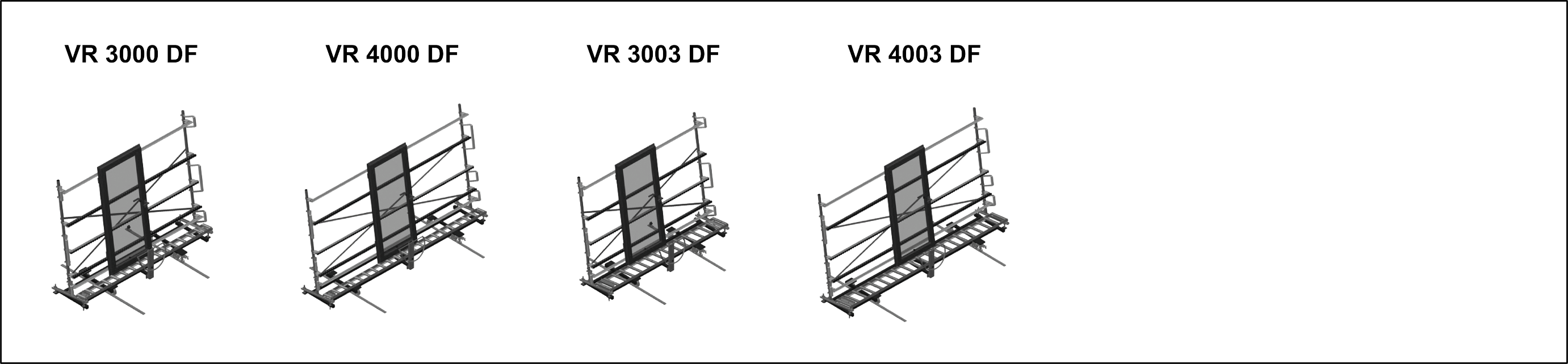

VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF: Każdy zespół podajnika rolkowego o długości 3.000/4.000 mm (zgodnie z modelem). Listwy ślizgowe z tworzywa sztucznego, góra i dół. Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm. Jednostka podstawowa z podporą końcową. Pionowy podajnik rolkowy na szynach z kółkami jezdnymi, przesuwny. Podajnik rolkowy można obracać o 360°.

Dane techniczne arrow_drop_down
MODELE

WYMIAR I WAGA

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 / VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Długość (mm)
2.000 / 3.000 / 4.000 / 2.000 / 3.000 / 4.000 / 2.000 / 3.000 / 4.000 / 2.000 / 3.000 / 4.000 / 3.000 / 4.000 / 3.000 / 4.000
Szerokość (mm)
900 / 900 / 900 / 900 / 900 / 900 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000
Wysokość (mm)
2.400 / 2.400 / 2.400 / 2.400 / 2.400 / 2.400 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490
Wysokość podparcia (mm)
2.100
Waga (kg)
80 / 120 / 200 / 100 / 120 / 220 / 100 / 140 / 200 / 120 / 180 / 200 / 180 / 220 / 200 / 240

VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Szerokość rolek nośnych (mm)
200

VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Rolki nośne podzielone na 3 części (mm)
3 x 120
SPECYFIKACJE
Ładowność (kg)
200
Mini-przenośniki rolkowe z gumowymi rolkami o średnicy 50 mm
3
Jednostka podstawowa z końcowym słupkiem

Rolki wprowadzające L= 500 mm (para)

Rolki wprowadzające L= 250 mm (para)

Dodatkowe listwy rolkowe z rolkami gumowymi góra/dół


VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Pionowy przenośnik rolkowy przesuwany na ruchomych torach, z kołami kołnierzowymi

Tor 2,0 m z lewej i z prawej


VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Przenośnik rolkowy można obrócić o 360°


VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Słupek końcowy


VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Osłony profilu dla Rb = 200 mm

Odbój ogranicznika Rb L= 200 mm


VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Osłony profilu dla Rb= 3x120 mm

Odbój ogranicznika Rb L= 3x120 mm

włączony
dostępny
Rolki nośne VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF

Kółka transportowe przelotowe, szerokość rolki nośnej 200 mm

VR Rolki nośne VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF Someco
VR Rolki nośne VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF Someco
Rolki nośne VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF

Kółka transportowe przelotowe, szerokość rolki nośnej L = 3 x 120 mm

Listwy rolkowe

Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm

VR Listwy rolkowe Someco
VR Tylne podpory Someco
Tylne podpory

Tylne podpory profilowe w formie listew ślizgowych z tworzywa sztucznego, góra i dół

Podajnik rolkowy, regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Dolna wysokość podajnika rolkowego, regulowana na stópkach

VR Podajnik rolkowy, regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 Someco
VR Listwa rolkowa regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 Someco
Listwa rolkowa regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Listwa rolkowa z regulacja wysokości

Uchwyt VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF

Uchwyt do łatwego przesuwania podajnika rolkowego na szynach

VR Uchwyt VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF Someco
VR Uchwyt VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF Someco
Uchwyt VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF

Uchwyt do łatwego przesuwania podajnika rolkowego na szynach

Układ jezdny (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003)

Układ jezdny z rolkami obrzeżowymi i hamulcem ustalającym

VR Układ jezdny (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) Someco
VR Podpora końcowa VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 Someco
Podpora końcowa VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 (Opcjonalnie)

Podpora końcowa bezwzględnie wymagana na końcu linii

Stoper końcowy VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Opcjonalnie)

Stoper końcowy L = 200 mm

VR Stoper końcowy VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF Someco
VR Stoper końcowy VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF Someco
Stoper końcowy VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Opcjonalnie)

Stoper końcowy L = 3x120 mm

Rolka wprowadzająca (Opcjonalnie)

Rolki ochronne na początku lub końcu podajnika rolkowego: L = 500 mm (para); L = 250 mm (para)

VR Rolka wprowadzająca Someco
VR Ochrona profilu VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF Someco
Ochrona profilu VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Opcjonalnie)

Warstwa ochronna na rolkach nośnych 200 mm (aluminium/11 x i aluminium/16 x). Rolki nośne pokryte warstwą ochronną w celu zabezpieczenia profilu przed uszkodzeniami

Ochrona profilu VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Opcjonalnie)

Warstwa ochronna na rolkach nośnych 3x120 mm (aluminium/33 x i aluminium/48 x). Rolki nośne pokryte warstwą ochronną w celu zabezpieczenia profilu przed uszkodzeniami

VR Ochrona profilu VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF Someco
VR Dodatkowe listwy rolkowe Someco
Dodatkowe listwy rolkowe (Opcjonalnie)

Dodatkowe listwy rolkowe z rolkami gumowymi góra/dół

Szyna jezdna (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) (Opcjonalnie)

Szyna jezdna 2,0 m odpowiednio lewa i prawa

VR Szyna jezdna (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) Someco
