Vertikale Rollenbahn

home / product a to z / V

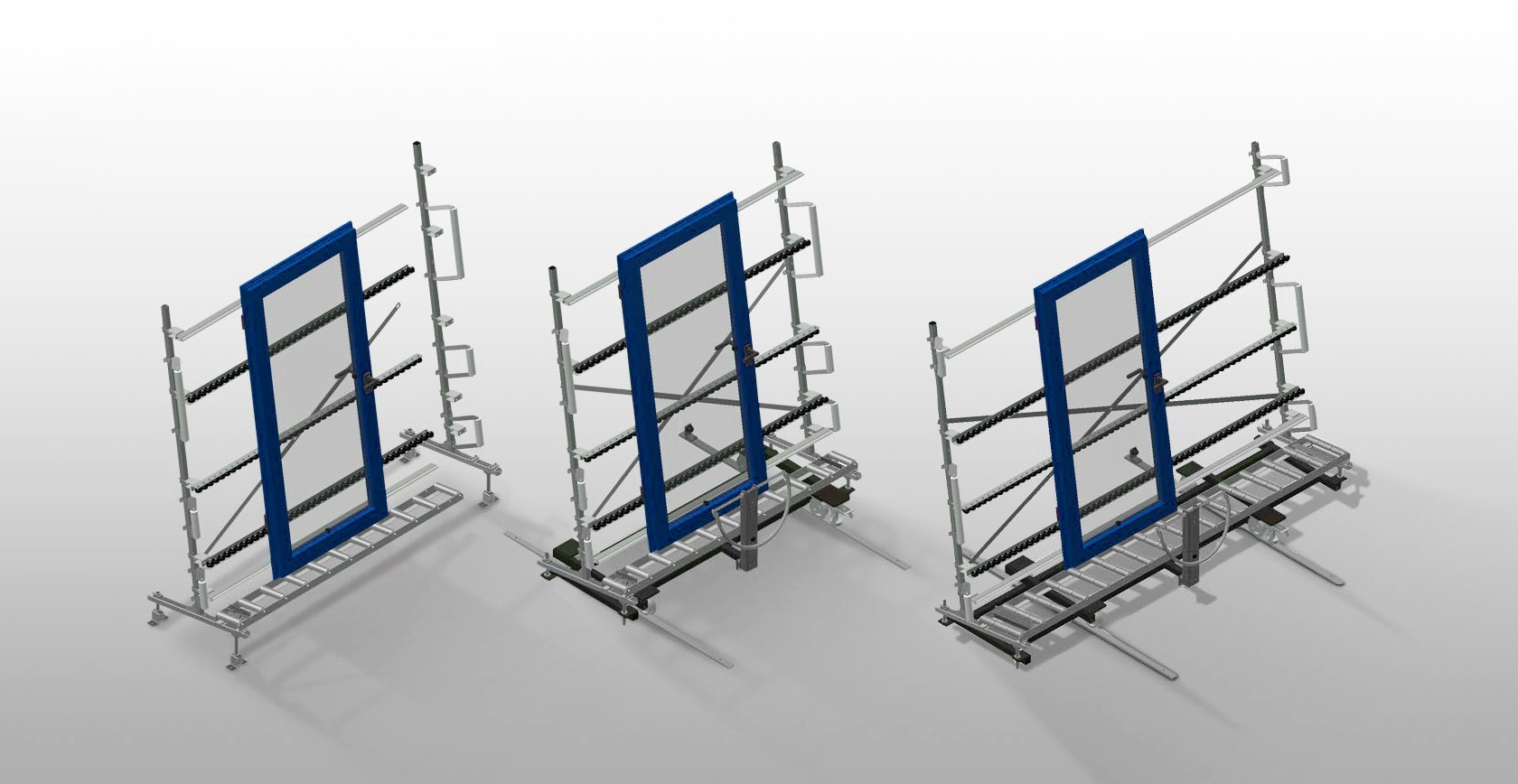

Vertikale Rollenbahn für fließenden Transport zur nächsten Bearbeitung sowie auch für den Transport zur Lagerung und Sortierung der fertigen Fenster. Einfaches Handling von Fensterelementen.

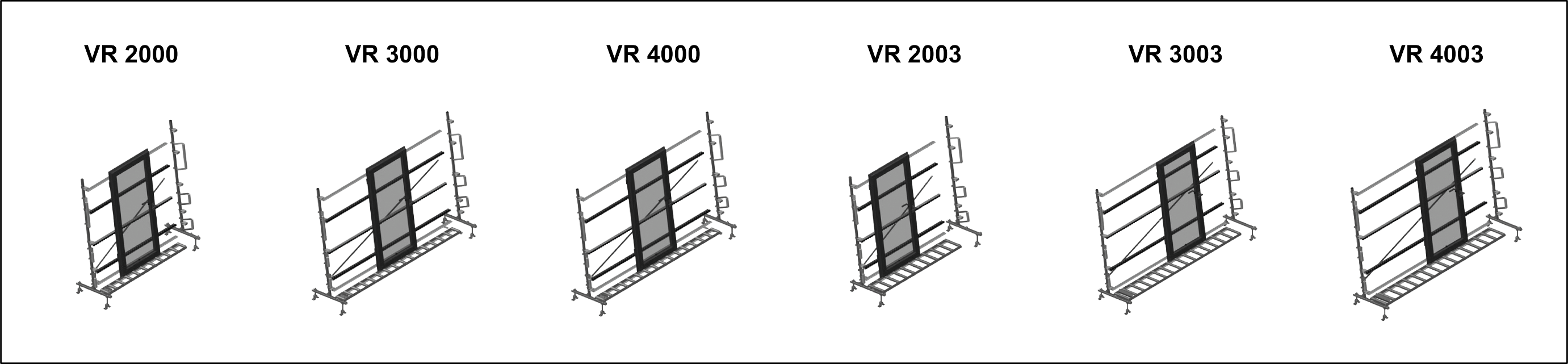

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003: Erweiterung im Baukastensystem. Jede Rollenbahneinheit 2.000/3.000/4.000 mm lang (je nach Modell). Kunststoff-Gleitleisten oben und unten. Drei Röllchenbahnen mit Gummi-Rollen, Durchmesser 50 mm. Grundeinheit ohne Endständer.

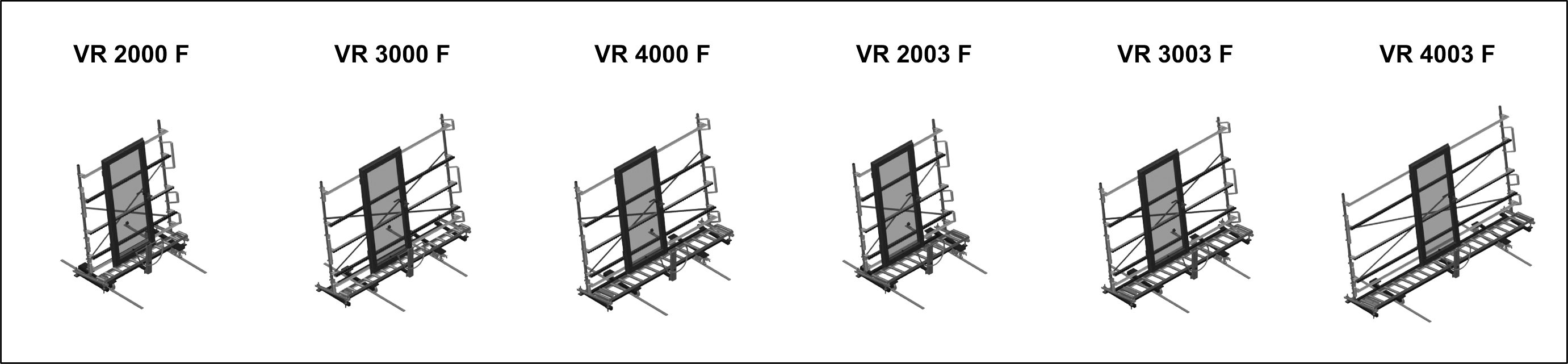

VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F: Jede Rollenbahneinheit 2.000/3.000/4.000 mm lang (je nach Modell). Kunststoff-Gleitleisten oben und unten. Drei Röllchenbahnen mit Gummi-Rollen, Durchmesser 50 mm. Grundeinheit mit Endständer. Vertikale Rollenbahn auf Schienen, mit Spurkranzrädern fahrbar.

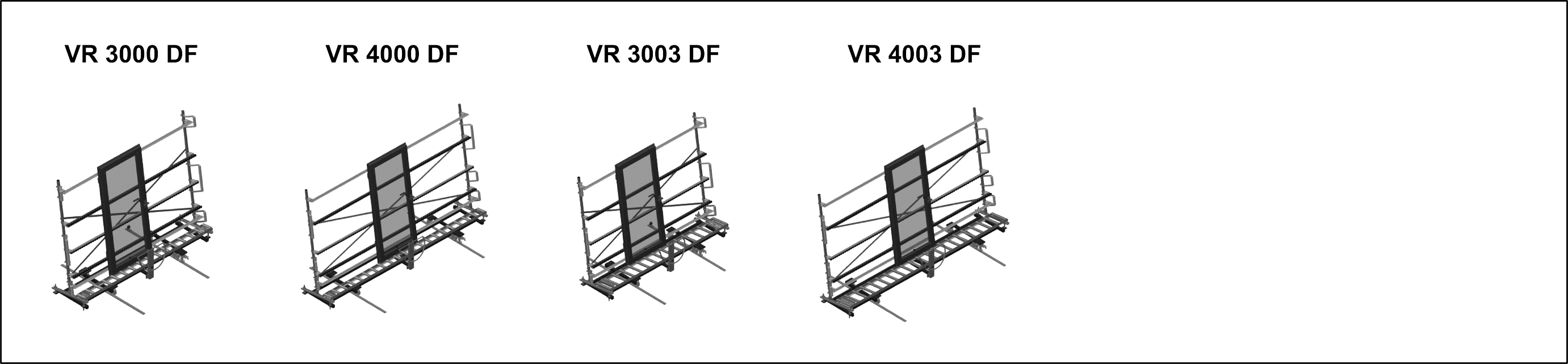

VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF: Jede Rollenbahneinheit 3.000/4.000 mm lang (je nach Modell). Kunststoff-Gleitleisten oben und unten. Drei Röllchenbahnen mit Gummi-Rollen, Durchmesser 50 mm. Grundeinheit mit Endständer. Vertikale Rollenbahn auf Schienen mit Spurkranzrädern, fahrbar. Rollenbahn ist 360° drehbar.

Angebot anfordern

Technische Daten

MODELLE

ABMESSUNGEN UND GEWICHT

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 / VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Länge (mm)

2.000 / 3.000 / 4.000 / 2.000 / 3.000 / 4.000 / 2.000 / 3.000 / 4.000 / 2.000 / 3.000 / 4.000 / 3.000 / 4.000 / 3.000 / 4.000

Breite (mm)

900 / 900 / 900 / 900 / 900 / 900 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000 / 1.000

Höhe (mm)

2.400 / 2.400 / 2.400 / 2.400 / 2.400 / 2.400 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490 / 2.490

Anlagehöhe (mm)

2.100

Gewicht (kg)

80 / 120 / 200 / 100 / 120 / 220 / 100 / 140 / 200 / 120 / 180 / 200 / 180 / 220 / 200 / 240

VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Tragrollenbreite (mm)

200

VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Tragrollen 3-fach geteilt (mm)

3 x 120

EIGENSCHAFTEN

Tragkraft (kg)

200

Röllchenbahnen mit Gummi-Rollen, Durchmesser 50 mm

Grundeinheit mit Endständer

Einführrolle L= 500 mm (Paar)

Einführrolle L= 250 mm (Paar)

Zusätzliche Röllchenbahnen mit Gummi-Rollen oben/unten

VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Vertikale Rollenbahn auf Schienen mit Spurkranzrädern fahrbar

Fahrschiene 2,0 m jeweils links und rechts

VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Rollenbahn ist 360° drehbar

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Endständer

VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Profilschoner für Rb= 200 mm

Endstopper Rb= 200 mm

VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Profilschoner für Rb= 3x120 mm

Endstopper Rb= 3x120 mm

Enthalten

Verfügbar

Tragrollen VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF

Laufrollen durchgehend, Tragrollenbreite 200 mm

Tragrollen VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF

Laufrollen durchgehend, Tragrollen 3- fach geteilt (L = 3 x 120 mm)

Röllchenbahn

Drei Röllchenbahnen mit Gummi- Rollen, Durchmesser 50 mm

Anlage

Rückseitige Anlage mit Kunststoff- Gleitleisten oben und unten

Rollenbahn Höhenverstellung VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Untere Rollenbahnhöhe durch Stellfüße einstellbar

Röllchenbahn Höhenverstellung VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Röllchenbahn in der Höhe verstellbar

Handgriff VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF

Handgriff zum leichten Schieben der Rollenbahn auf Schienen

Handgriff VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF

Handgriff zum leichten Schieben der Rollenbahn auf Schienen

Fahreinheit (ausgenommen VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003)

Fahreinrichtung mit Spurkranzrollen und Feststellbremse

VR Endständer VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 Someco

Endständer VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 (Option)

Endständer am Ende der Linie zwingend erforderlich

Endstopper VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Option)

Endstopper L = 200 mm

VR Endstopper VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF Someco

VR Endstopper VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF Someco

Endstopper VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Option)

Endstopper L = 3x120 mm

Einführrolle (Option)

Schutzrollen für Rollenbahnanfang oder -ende: L = 500 mm (Paar); L = 250 mm (Paar)

VR Profilschoner VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF Someco

Profilschoner VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Option)

Profilschoner für Tragrollen 200 mm (Alu/11 x und Alu/16 x). Tragrollen mit Schutzschlauch bezogen

Profilschoner VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Option)

Profilschoner für Tragrollen 3x120 mm (Alu/33 x und Alu/48 x). Tragrollen mit Schutzschlauch bezogen

VR Profilschoner VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF Someco

Zusätzliche Röllchenbahnen (Option)
