FAZ
Flügelanschlagzentrum

home / product a to z / F

Flügelanschlagzentrum für die Beschlagmontage an Kunststoff-Fensterflügeln. Ergonomisches Verschrauben der Beschläge in kürzester Zeit. Flügelanschlagtisch zum Messen und Ablängen von Beschlagteilen. Optimierung der Flügelbearbeitung durch Zusammenfassung von diversen Arbeitsgängen an einem Arbeitsplatz. Montagetisch pneumatisch neigbar. Flügel-, Mess- und Zentriereinrichtung pneumatisch verfahrbar. Beschlagstanze mit Anschlägen für Griffsitz mittig und konstant. Zwei Anschlagklötze für unterschiedliche Flügelbreiten. Schraubeinheit fahrbar mit pneumatischer Höhenverstellung. Schraubenzuführgerät. Tischauflage mit Kunststoff-Gleitleisten.

FAZ 2800: Handeinwurftrichter für zweite Schraubenlänge. Automatische Tiefenabschaltung.

Angebot anfordern

Technische Daten

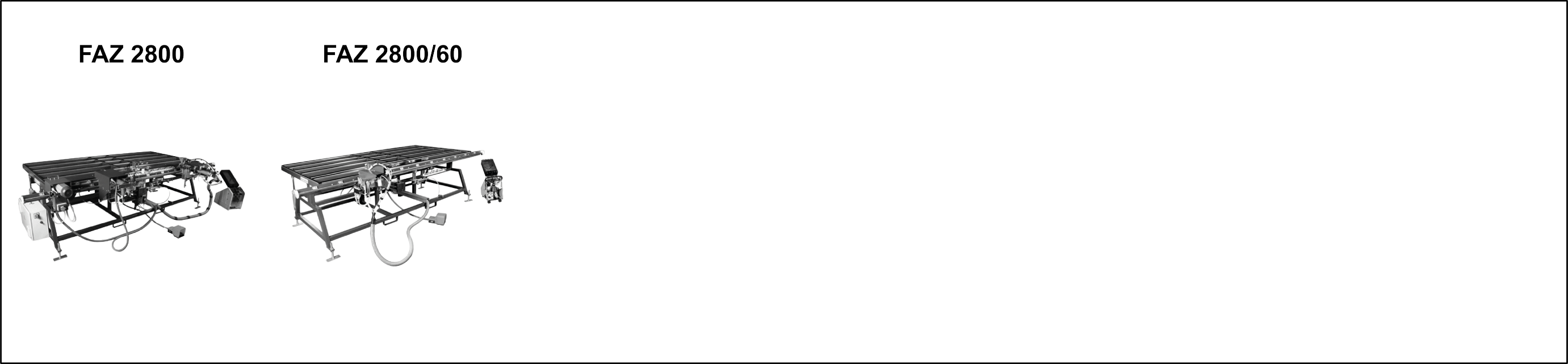

MODELLE

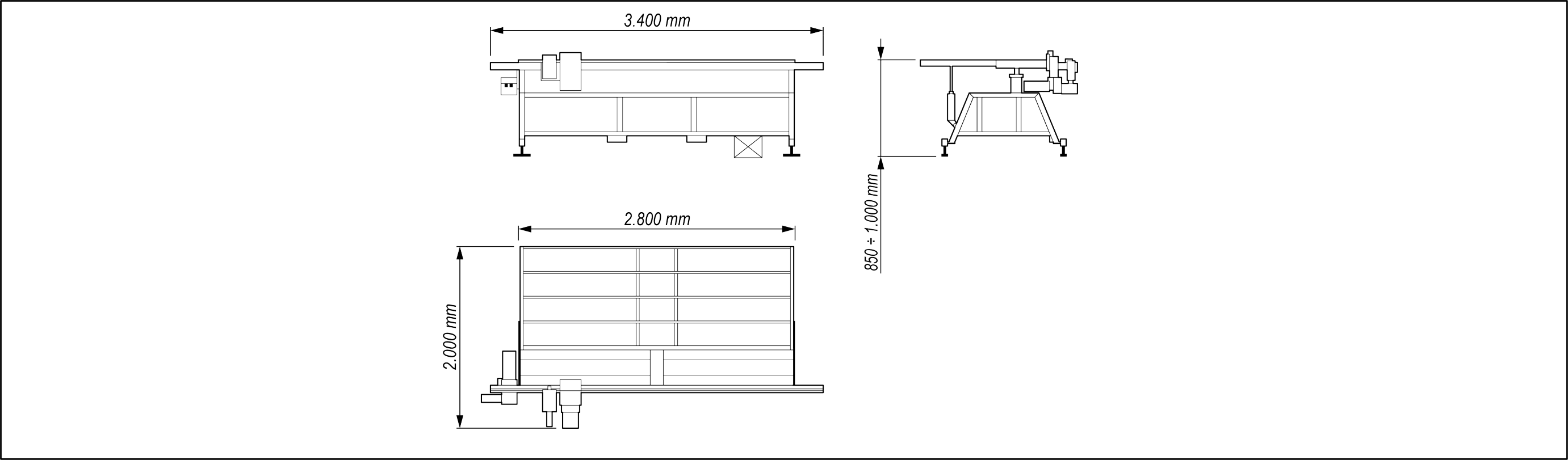

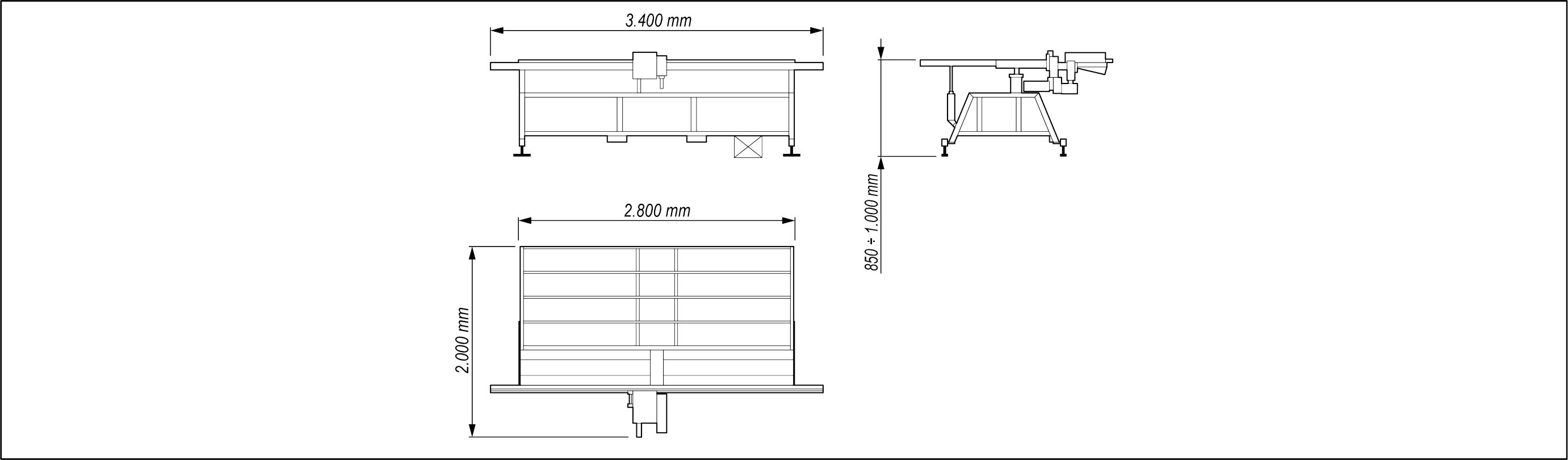

LAYOUT

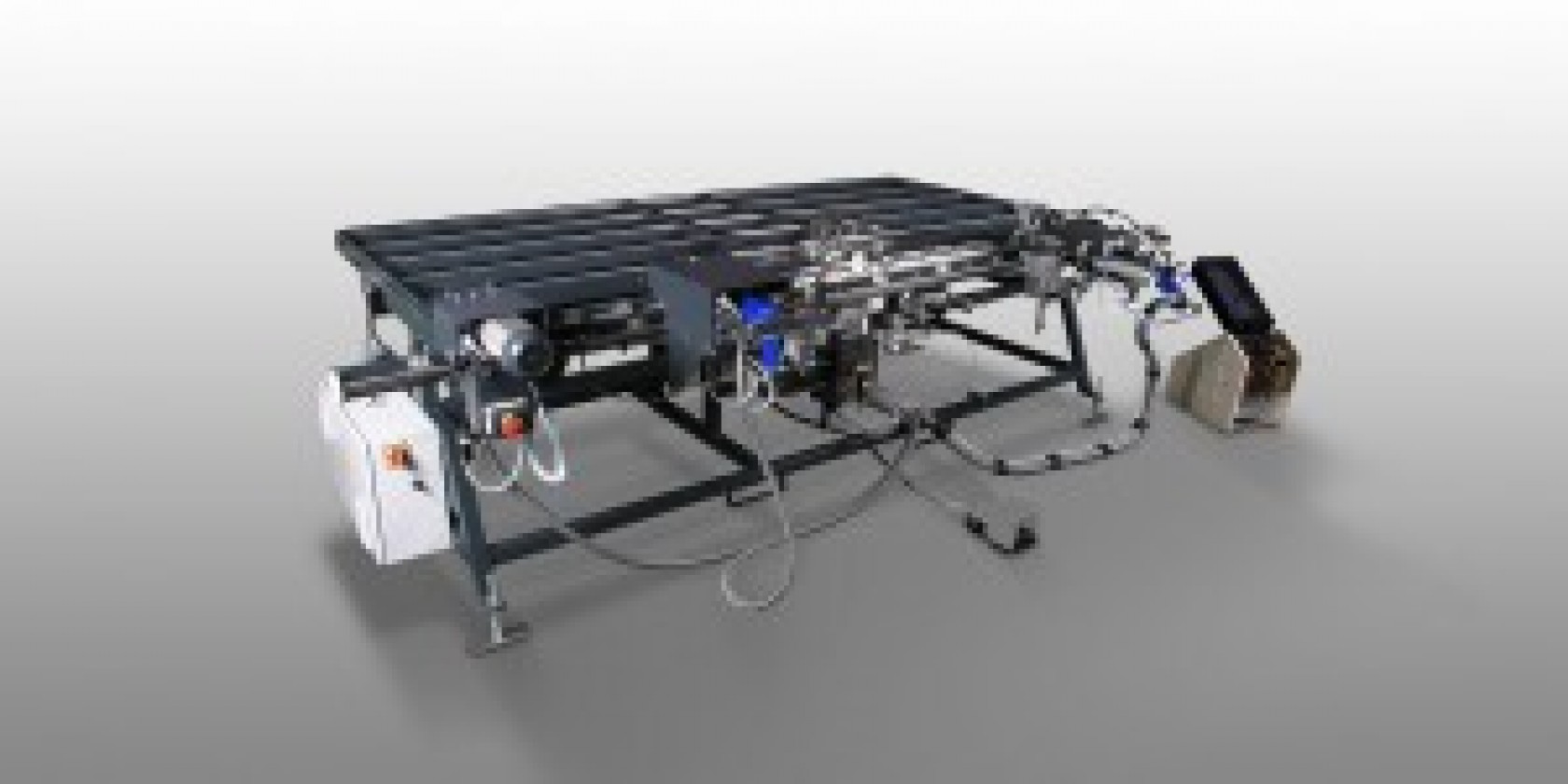

FAZ 2800

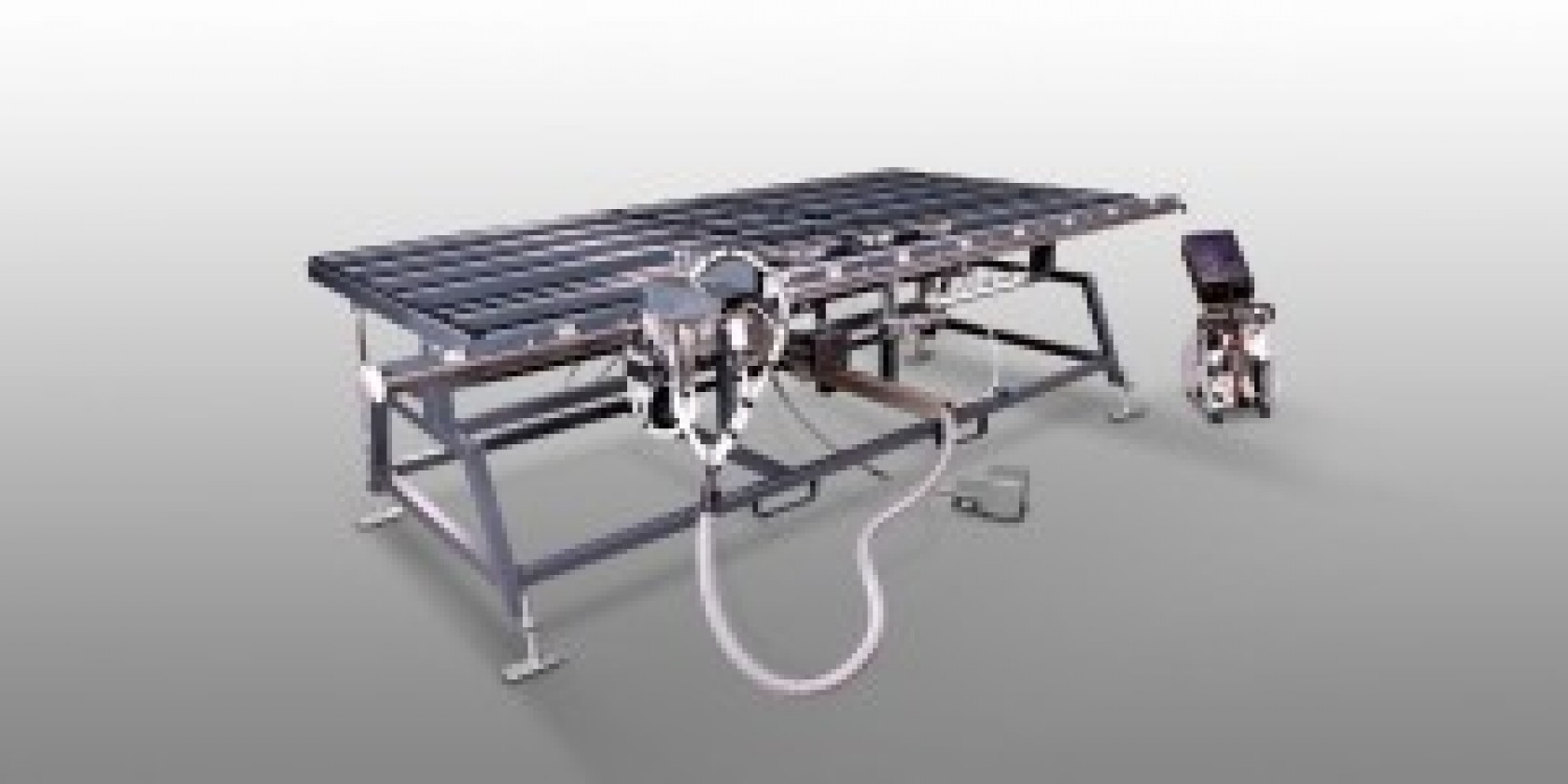

FAZ 2800/60

Die Gesamtabmessungen können der Produktkonfiguration entsprechend variieren.

ABMESSUNGEN UND GEWICHT

FAZ 2800 / FAZ 2800/60

Gesamtlänge (mm)

3.400

Gesamtbreite (mm)

2.000

Gewicht (kg)

450 / 400

AUFLAGEFLÄCHE

Tischlänge (mm)

2.800

Tischbreite (mm)

1.400

Tischhöhe einstellbar (mm)

850 ÷ 1.000

Tischneigung (°)

Flügelinnemaße (mm)

280 ÷ 2.300

SCHRAUBENABMESSUNGEN

Kopfdurchmesser ca. (mm)

5,0 ÷ 9,0

Schaftdurchmesser ca. (mm)

3,5 ÷ 4,5

Länge ca. (mm)

10,0 ÷ 35,0

WEITERES ZUBEHÖR

BR 36 – Beschlagregal

BR 40 – Beschlagregal

PNEUMATISCHER ANSCHLUSS

Arbeitsdruck Druckluft (bar)

Schlauchanschluss

DN10

LUFTVERBRAUCH

Schrauber ca. (l/min.)

250

Spanneinrichtung ca. (l/min.)

Enthalten

Verfügbar

Auflagefläche

Tischauflage mit Kunststoff-Gleitleisten

Schraubeinheit FAZ 2800

Schraubeinheit fahrbar mit pneumatischer Höhenverstellung. Handeinwurftrichter für zweite Schraubenlänge. Automatische Tiefenabschaltung

Schraubeinheit FAZ 2800/60

Schraubeinheit fahrbar mit pneumatischer Höhenverstellung

Anschlagklotz FAZ 2800

Zwei Anschlagklötze für zwei Flügelbreiten

Beschlagstanze FAZ 2800

Beschlagstanze mit Anschlägen für Griffsitz mittig und konstant. Beschlagstanze mit offenem Schnittwerkzeug

Beschlagstanze FAZ 2800/60

Beschlagstanze mit Anschlägen für Griffsitz mittig und konstant. Beschlagstanze mit offenem Schnittwerkzeug

Schraubenzuführgerät FAZ 2800

Vorschubschrauber mit automatischer Schraubenzuführung

Schraubenzuführgerät FAZ 2800/60

Vorschubschrauber mit automatischer Schraubenzuführung

Anschlagklotz (Option)

Anschlagklotz für weitere Flügelbreiten

Lasereinheit (Option)

Laser für Schraubposition

Eckbandbohreinheit (Option)

Eckbandbohreinheit mit verstellbarem 2-Spindel-Bohrkopf, pneumatischer Höhenverstellung,mit Anschlägen für die Bohrpositionen links und rechts

FAZ Griffolivenbohreinheit FAZ 2800 Someco

Griffolivenbohreinheit FAZ 2800 (Option)

Griffolivenbohreinheit stationär eingebaut mit hydropneumatischem Bohrvorschub und Spanneinheit, 3-Spindel-Bohrkopf

Schlosskastenfräseinheit FAZ 2800 (Option)

Fräseinheit manuell fahrbar mit Anschlag für Schlosskastenausfräsung. Fräsdurchmesser 12 mm

FAZ Schlosskastenfräseinheit FAZ 2800 Someco

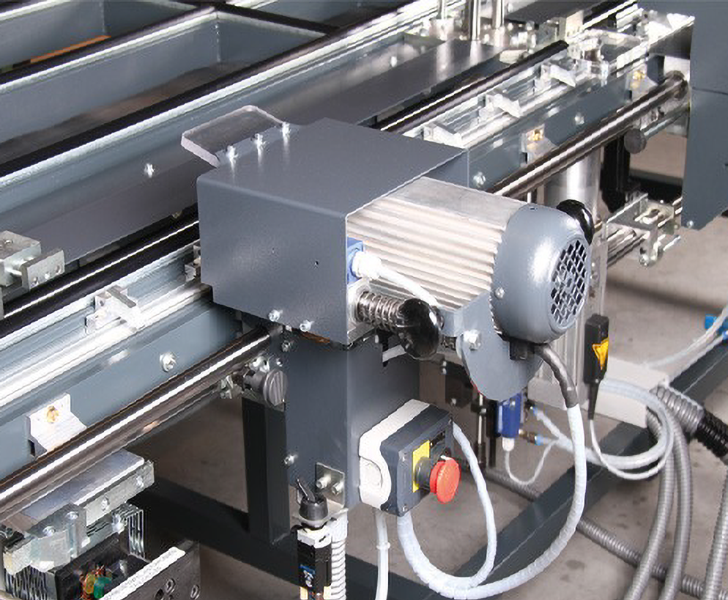

FAZ Pneumatische Höhenverstellung für Schlosskasten FAZ 2800 Someco

Pneumatische Höhenverstellung für Schlosskasten FAZ 2800 (Option)

Klappanschläge FAZ 2800 (Option)

Anschlagschiene mit 14 Klappanschlägen für konstanten Griffsitz (7x links, 7x rechts)

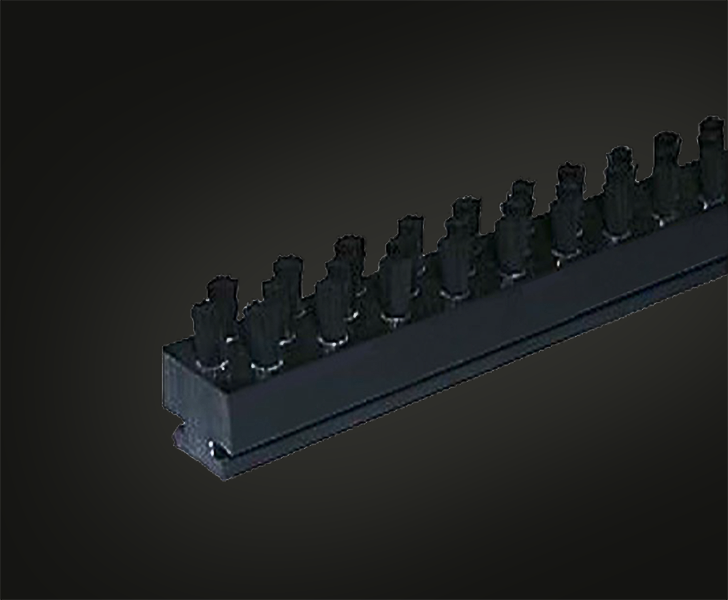

Bürstenleiste FAZ 2800 (Option)

Tischauflage Bürstenleiste

Schrauber mit Mundstück mit Handeinwurftrichter FAZ 2800/60 (Option)

Schrauber mit Mundstück mit Handeinwurftrichter für zweite Schraubenlänge

FAZ Schrauber mit Mundstück mit Handeinwurftrichter FAZ 2800/60 Someco

FAZ 8-fach Höhenverstellung FAZ 2800/60 Someco

8-fach Höhenverstellung FAZ 2800/60 (Option)

8-fach Höhenverstellung für unterschiedliche Schraubhöhen

Beschlagregal (Option)

Zur übersichtlichen Lagerung der Beschläge am Flügelmontageplatz
